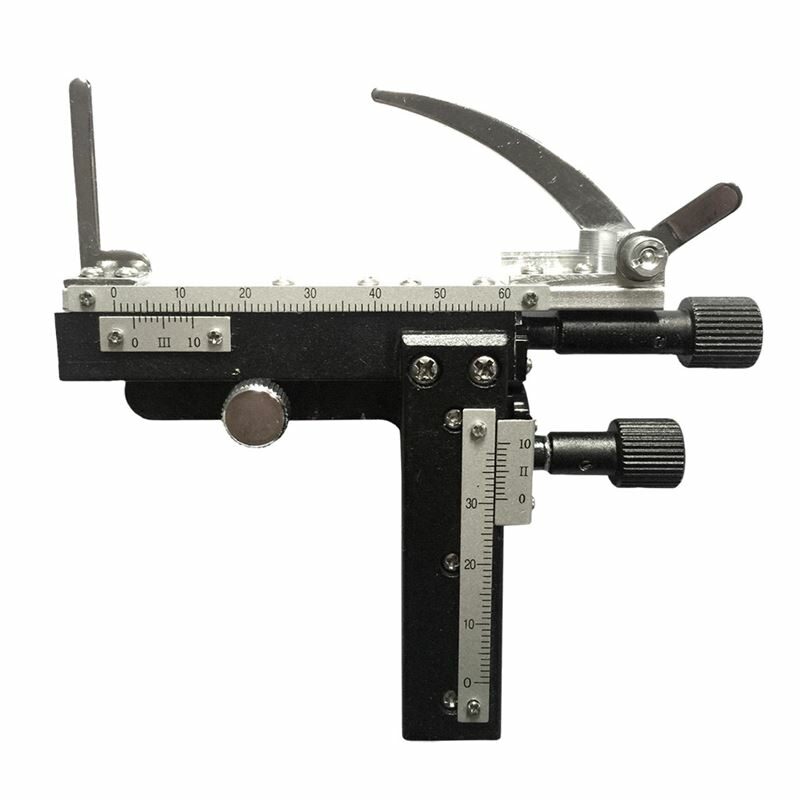

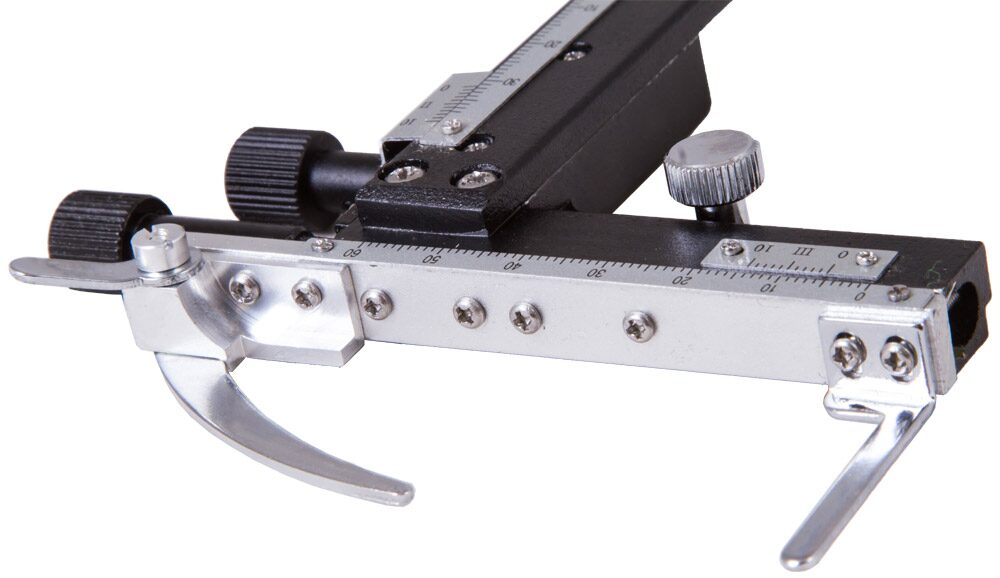

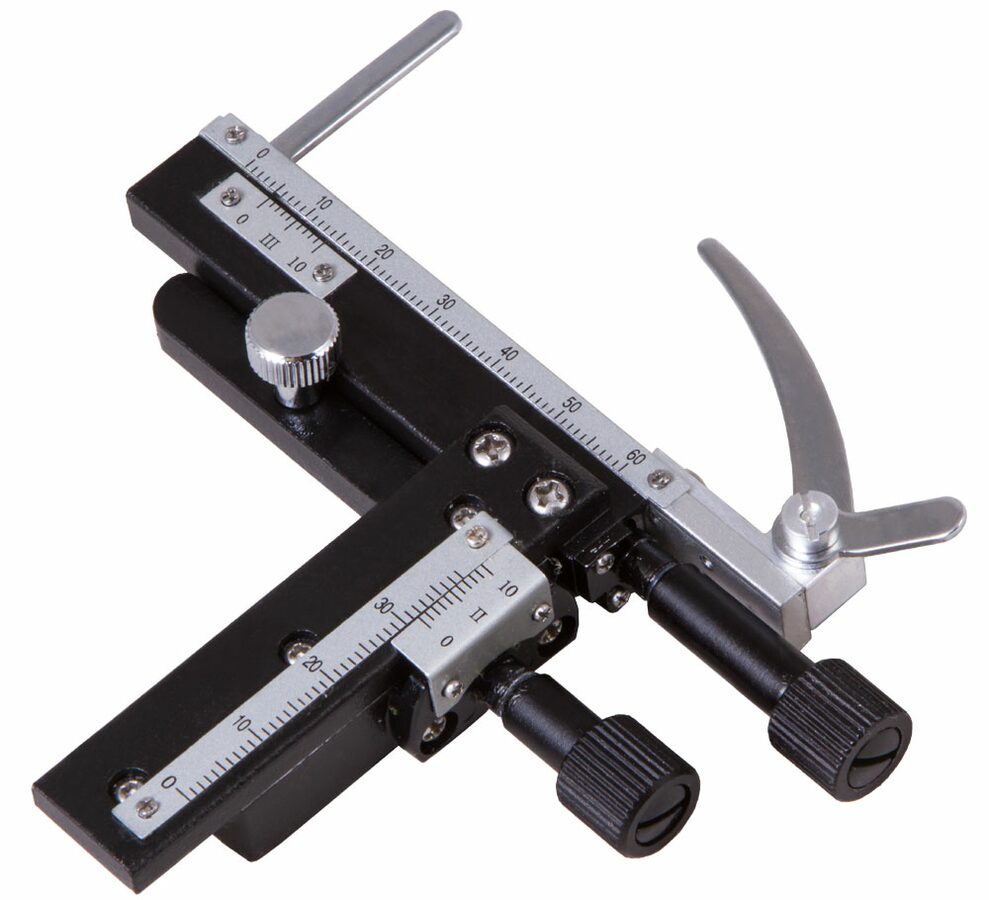

Křížový vodič preparátu Levenhuk MS3 je odnímatelné příslušenství, které je užitečné při podrobném zkoumání mikroskopických preparátů pod biologickým mikroskopem. Instaluje se místo držáků preparátů na stolku a upevňuje se fixačním šroubem.

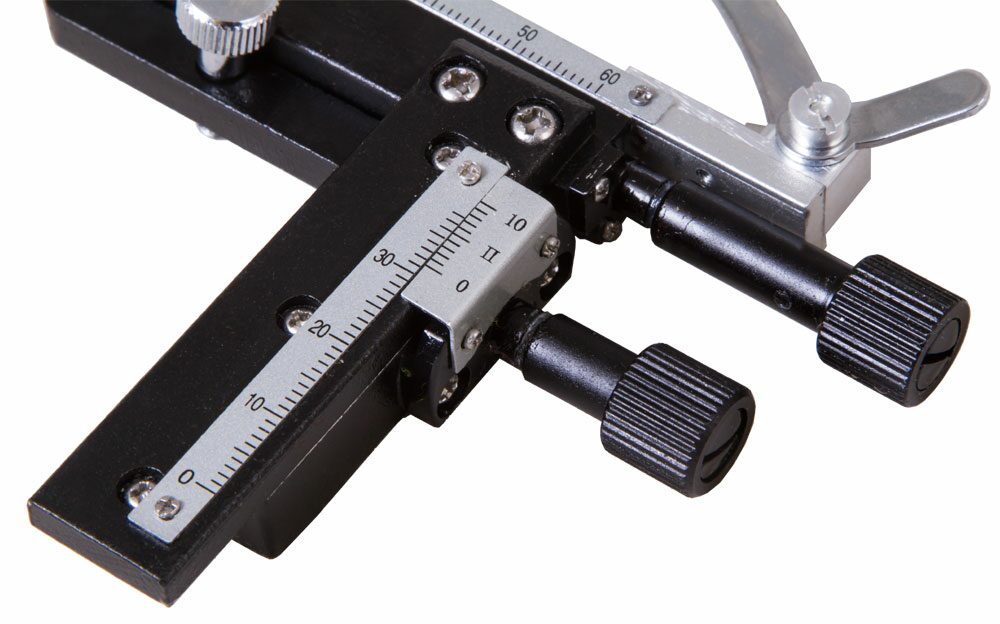

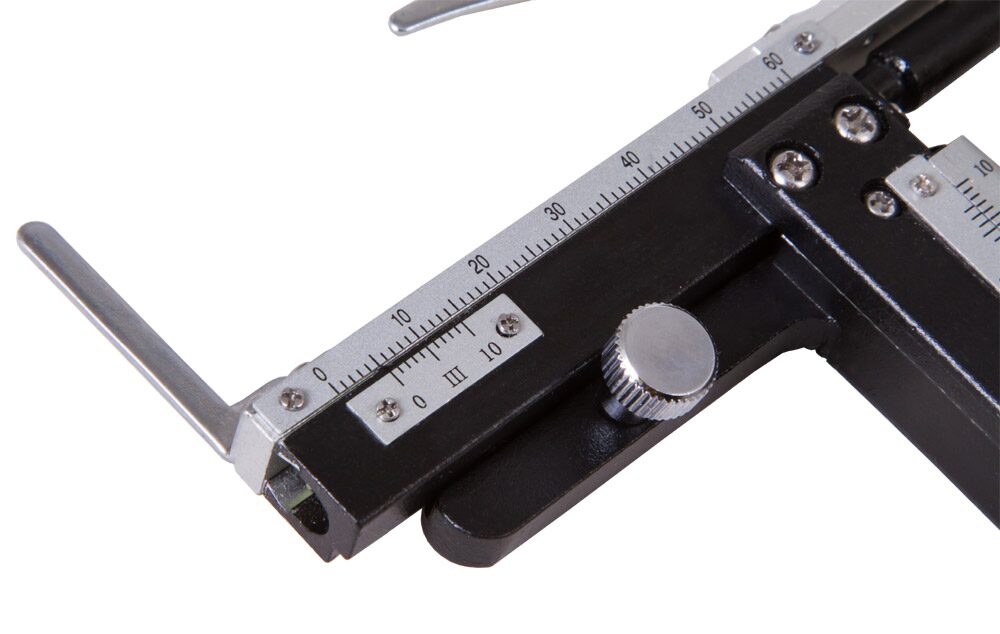

Pomocí křížového vodiče preparátu Levenhuk MS3 můžete mikroskopický preparát posouvat podél osy X (zleva doprava) a osy Y (dopředu a dozadu) a současně určit jeho souřadnice. Toto příslušenství je dodáváno se souřadnicovou a noniovou stupnicí, což je pomocná stupnice ke zpřesnění měření.
Vodič je kompatibilní s následujícími mikroskopy:
- Monokulární mikroskop Levenhuk 2S NG
- Monokulární mikroskop Levenhuk 3S NG
- Monokulární mikroskop Levenhuk 5S NG
- Monokulární mikroskop Levenhuk 7S NG
- Mikroskop Levenhuk Rainbow 2L PLUS
- Mikroskop Levenhuk Rainbow 50L PLUS
Instalace se nedoporučuje u mikroskopů s plastovými těly, neboť by mohlo dojít k poškození mikroskopu.
| Specifikace | |
|---|---|
| Rozsah pohybu podél osy X, mm | 0–57 |
| Rozsah pohybu podél osy Y, mm | 0–30 |
| Hodnota dílku na stupnici, mm | 1 |

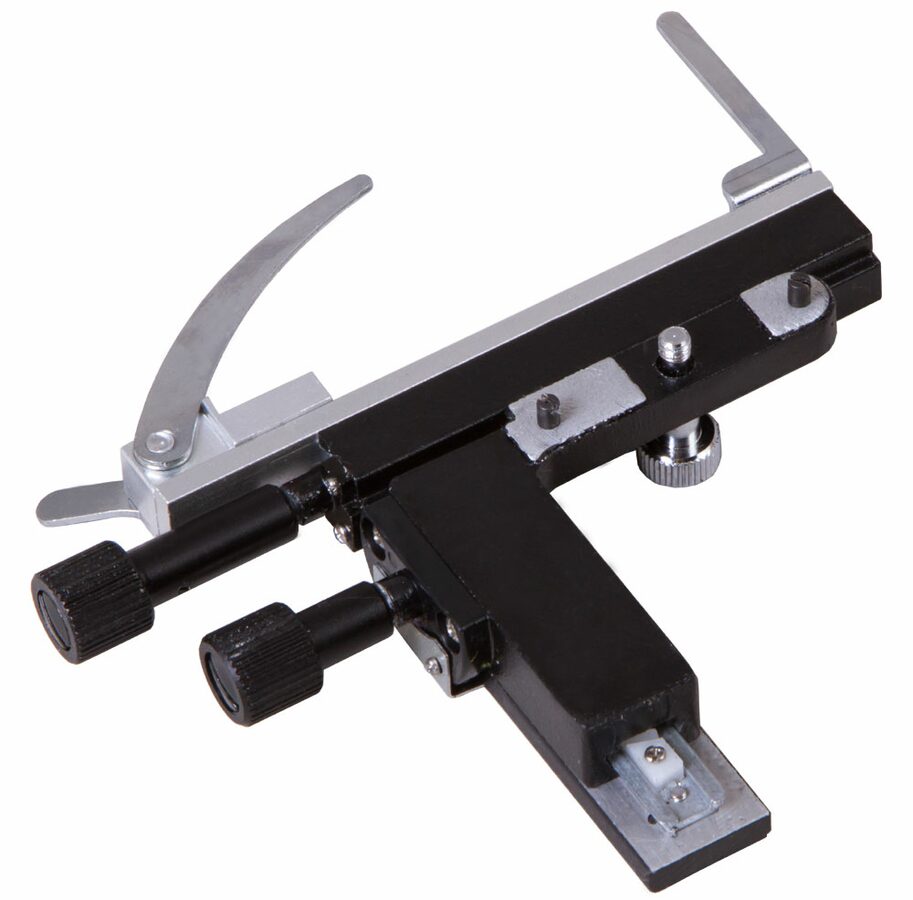

| Vzdálenost mezi montážními kolíky, mm | 35±0,1 |
| Vzdálenost mezi montážními kolíky a fixačním šroubem, mm | 17,5±0,1 |
| Průměr montážního kolíku, mm | 3 |
| Rozměr závitu fixačního šroubu | M4 |
| Materiál vodiče | kov |
| Materiál rukojeti | plast |
