Zařízení pro mikroskopii s diferenciálním interferenčním kontrastem (DIC) se používá ke studiu průhledných preparátů s nízkým kontrastem, které nejsou viditelné ve světlém poli. Tato technika zlepšuje rozlišení a jasnost obrazu spíše optickými než chemickými prostředky a poskytuje další informace o struktuře vzorku. Technika DIC vytváří efekt pseudoreliéfu obrazu. Efekty barvy a intenzity v obraze jsou určeny rychlostí změny indexu lomu a tloušťkou sousedních úseků vzorku. Obraz vzorku se jeví jako trojrozměrný. 3D pohled nezobrazuje skutečnou geometrii preparátu; zbarvuje preparát podle optické tloušťky. Tato technika není vhodná pro měření skutečné výšky a hloubky. Techniky DIC a fázového kontrastu se vzájemně doplňují. Vytvářejí podobné kontrastní obrazy, ale obrazy DIC nemají kolem preparátů žádný haló efekt difrakčního fázového kontrastu. Tyto halové efekty vznikají v důsledku rozdílu mezi indexem lomu vzorku a okolního prostředí. Často zakrývají detaily na okrajích pozorovaných struktur. Technika DIC umožňuje vidět tyto detaily.
Zařízení pro mikroskopii s diferenciálním interferenčním kontrastem obsahuje kondenzor DIC, polarizační filtr a posuvníky DIC.

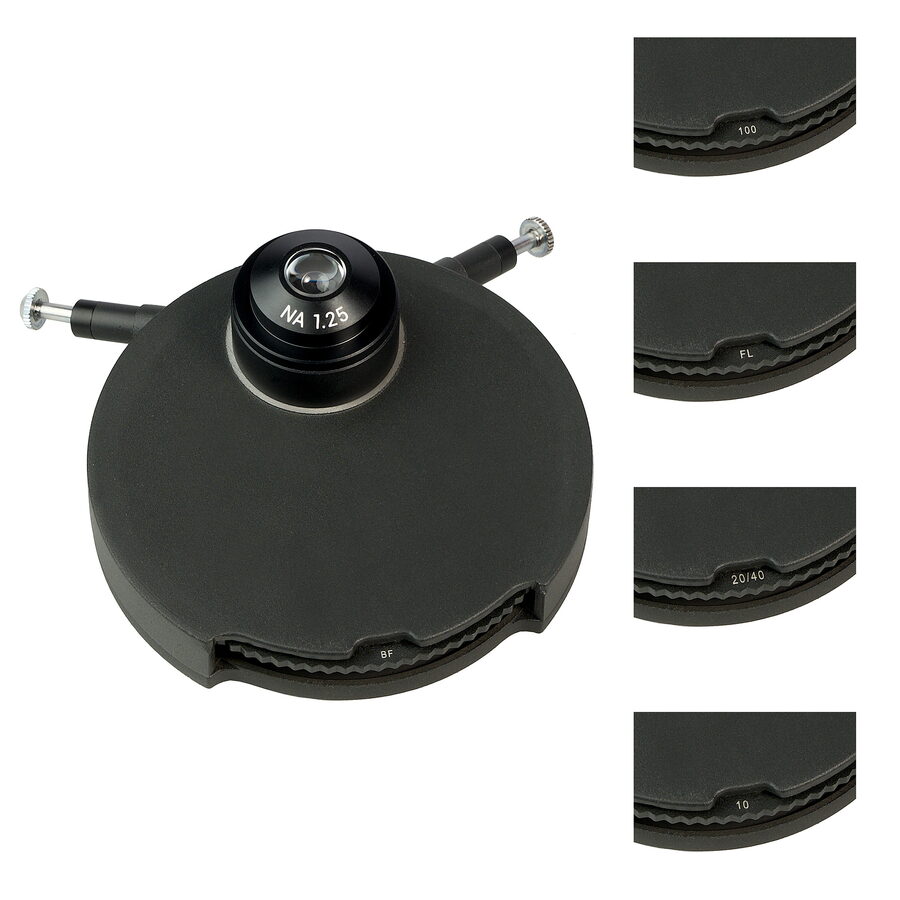

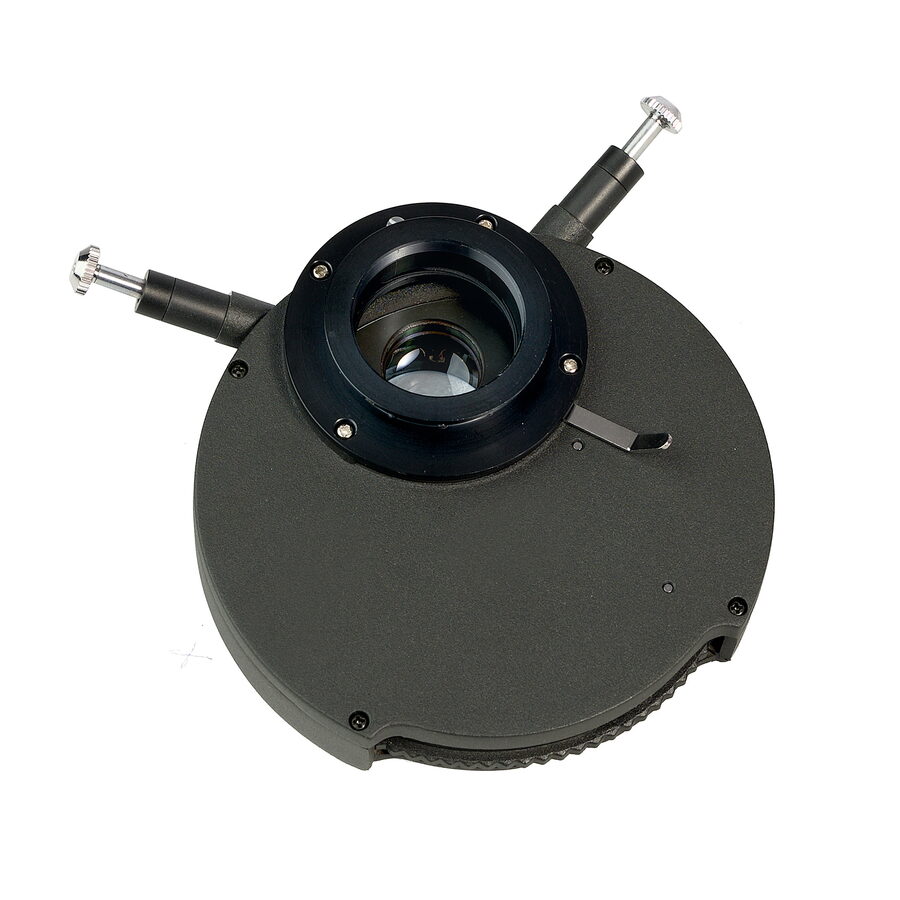

Kondenzor DIC

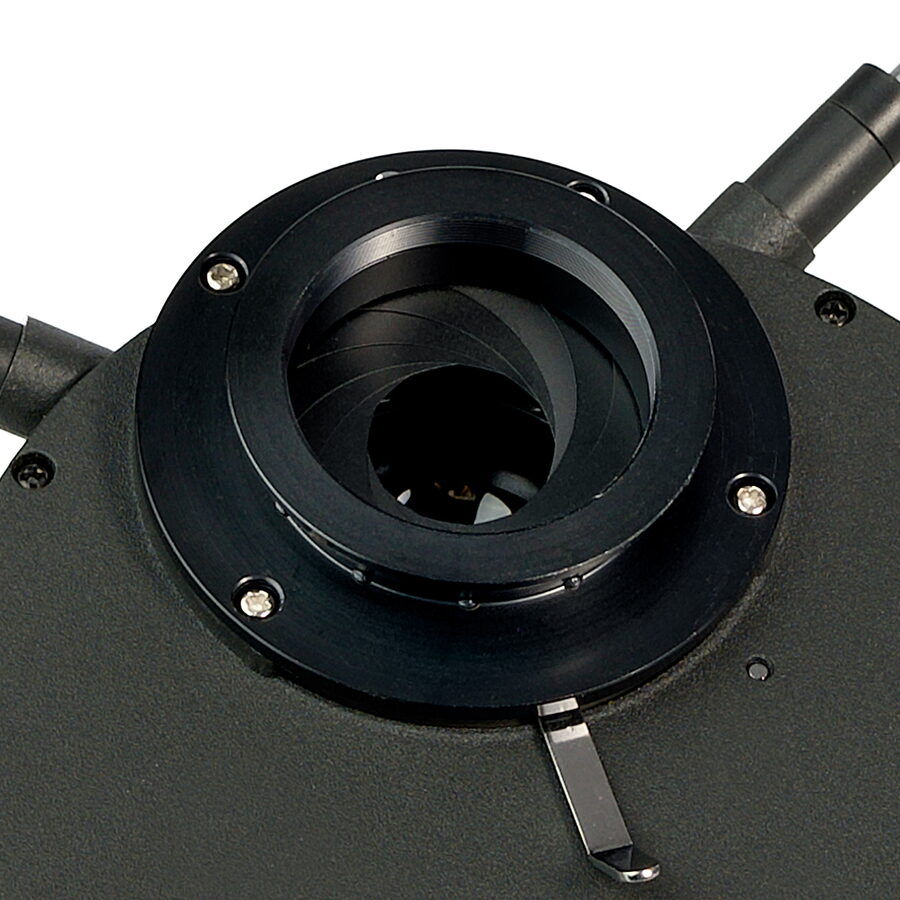

Kondenzor DIC se instaluje namísto kondenzoru pro světlé pole. Karusel obsahuje hranoly DIC a slot, který se používá při pozorování ve světlém poli. Hranoly DIC v karuselu se používají v závislosti na použitém objektivu. Pod revolverovým nosičem objektivů se nachází ovladač pro nastavení aperturové clony, který se používá při pozorování ve světlém poli.

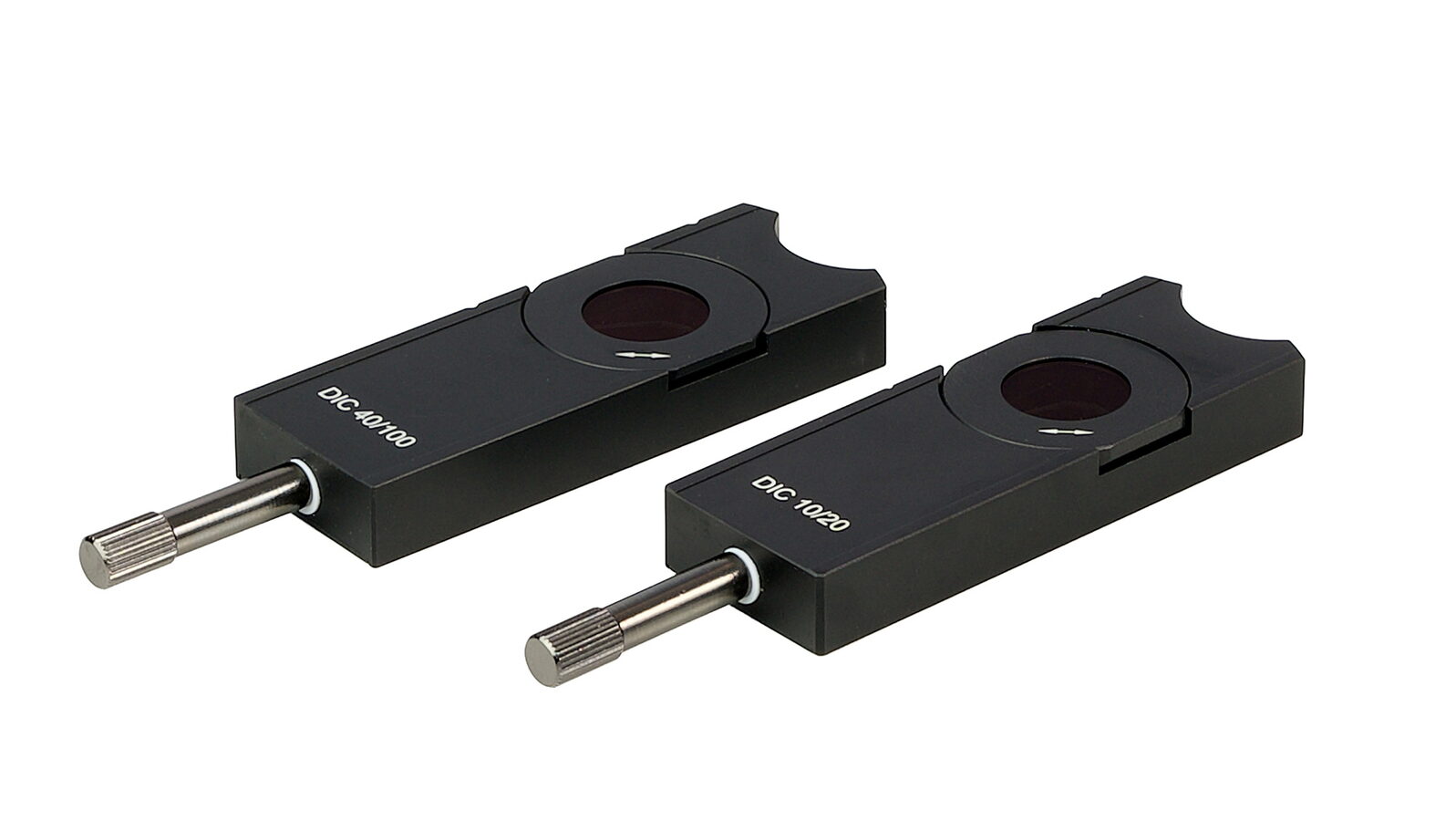

Posuvníky DIC
Posuvník DIC se instaluje do speciálního slotu nad revolverovým nosičem objektivů. Posuvník DIC se používá v kombinaci s příslušným objektivem. Posuvník je deska s hranolem DIC a analyzátorem. Zařízení MAGUS DIC290 obsahuje dva posuvníky: jeden se používá s objektivy 10x a 20x a druhý s objektivy 40x a 100x. Otáčením knoflíku posuvníku se hranol DIC pohybuje v příčném směru.

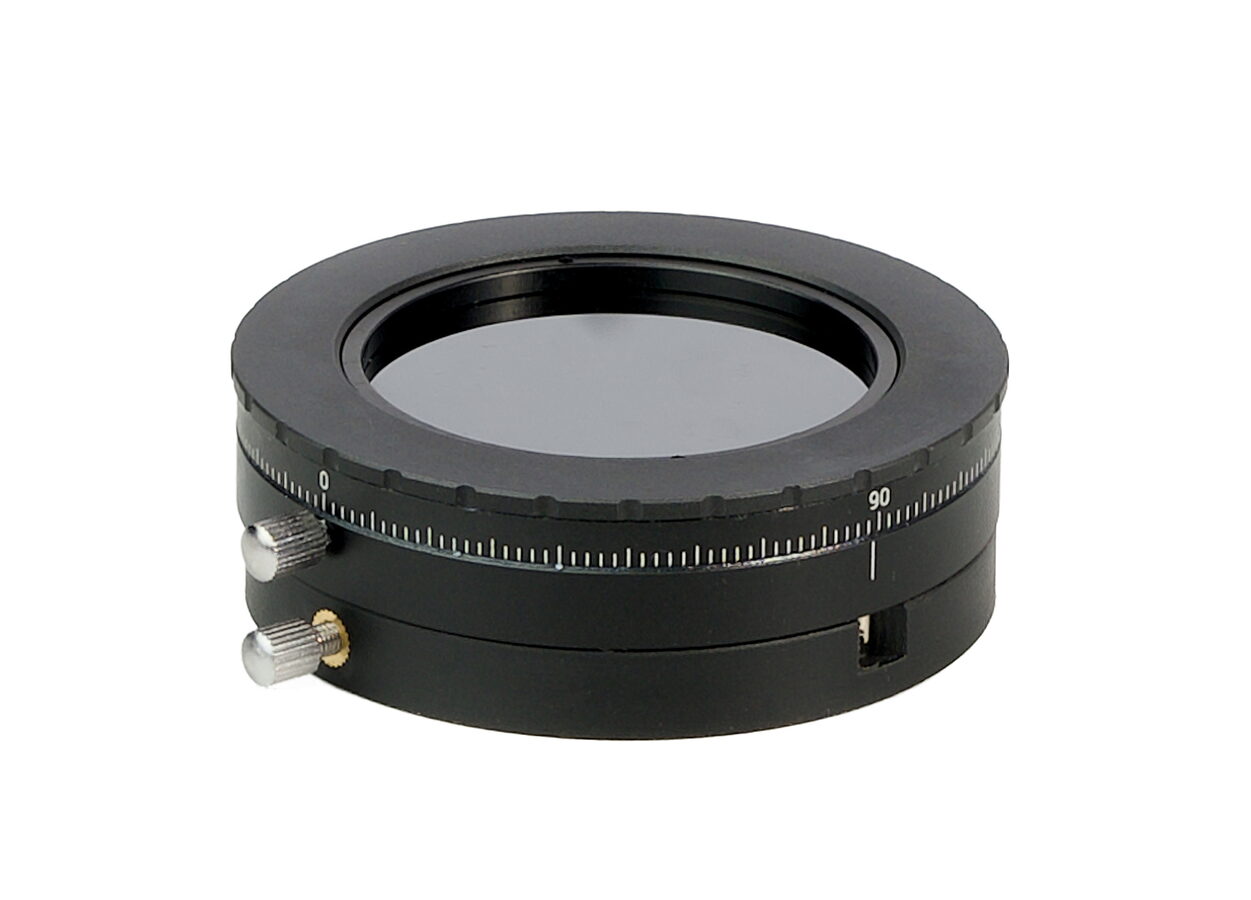

Polarizační filtr
Při použití techniky DIC prochází světlo z osvětlovacího systému přes polarizační filtr. Polarizátor je umístěn na kolektoru a je zajištěn šroubem s rýhovanou hlavou. Polarizátor je opatřen úhlovou stupnicí a lze jej otáčet o 360°. Intenzita procházejícího světla se mění v závislosti na vzájemné poloze polarizátoru a analyzátoru. Pokud jsou k sobě navzájem kolmé, je pozorován efekt úplného ztmavení. Polarizátor lze také sklopit dolů: pro odstranění z optické dráhy jej nemusíte z mikroskopu demontovat.
Doporučené objektivy
Objektivy nejsou součástí sady přístroje MAGUS DIC290. Technika DIC vyžaduje přesnou vzájemnou polohu optických součástí: spodní hranol DIC – vzhledem k přední ohniskové rovině kondenzoru – a horní hranol DIC – vzhledem k zadní ohniskové rovině objektivu. Zařízení MAGUS DIC290 je určeno pro mikroskop MAGUS Bio 290T, a proto byste měli pro pozorování DIC používat dodané nebo kompatibilní objektivy mikroskopu. Doporučujeme používat objektivy MAGUS FL S-APO60 PlanF s vyšší aperturní clonou. Vyšší aperturní clona objektivu umožňuje zaostřit na tenký plochý řez tlustého preparátu, což se nazývá optické řezání. Vyšší aperturní clony také zvyšují rozlišovací schopnost optického mikroskopu.
Kompatibilita:
- Biologický mikroskop MAGUS Bio 290T

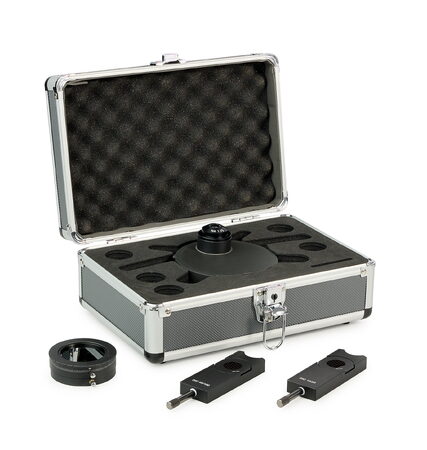

Obsah sady:
- Karuselový kondenzor DIC
- Posuvník DIC 10x/20x
- Posuvník DIC 40x/100x
- Polarizační filtr
- Kufřík
